工具也能改造!? 我把MADWORKS噴漆抽風箱改得更好用了

MADWORKS抽風箱改造封面

  之前有預購MADWORKS抽風箱的朋友們已經在使用了嗎?這台由台灣本土廠商設計的噴漆抽風箱標榜吸力強又低噪音,當初筆者在展場看到實體樣品時就決定下單了!我收到貨後就馬上組裝並給它催蕊,嗯!如預期般表現完全沒讓我失望~

  But…就是這個but,某些小細節並不符合我的使用習慣。這台抽風箱有鼓風機和照明燈管兩組電器,然而開關只有一個,造成它們只能同時啟動或關閉,無法分開控制。再者開關和鼓風機做成一體,位置偏後側,手要伸很後面才摸得到

改造madworks抽風箱

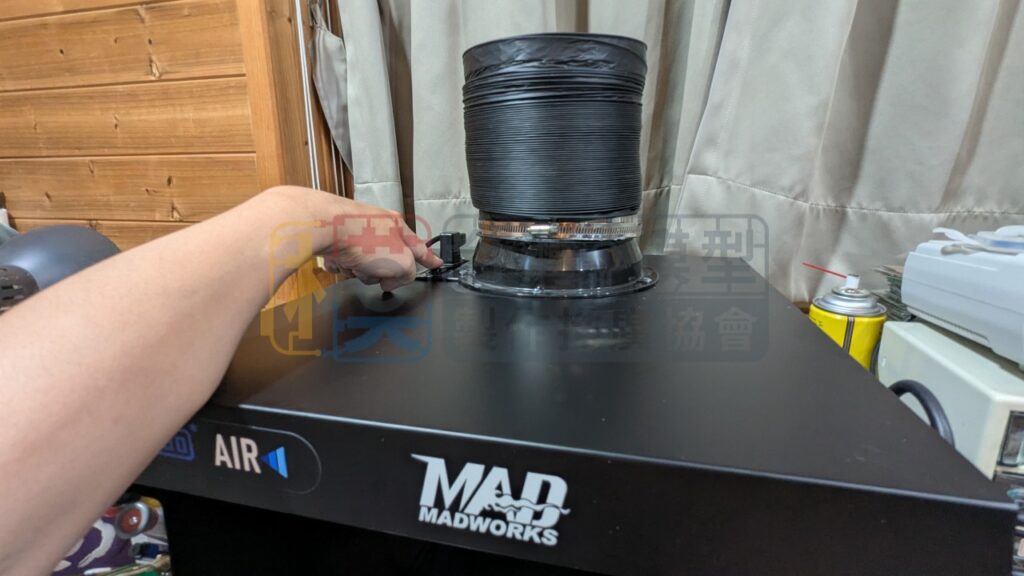

原本的開關在這裡,手要伸超長才摸得到;而且風機和燈不能分開控制

  那怎麼辦,就改造吧!模型能改工具當然也能改。以下就來示範我是怎麼加裝開關的(2026/4/16補充更簡單的燈具改裝方法,可以少改一組開關。按這裡直接跳至該步驟

改造madworks抽風箱

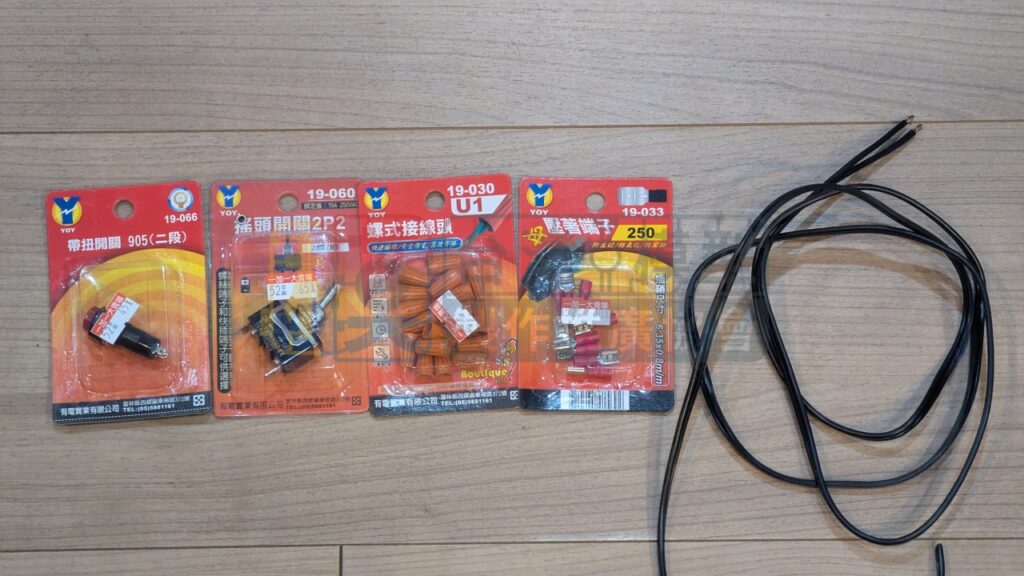

首先把需要的材料買齊,有兩個開關、接線頭、壓接端子和電源線
改造madworks抽風箱

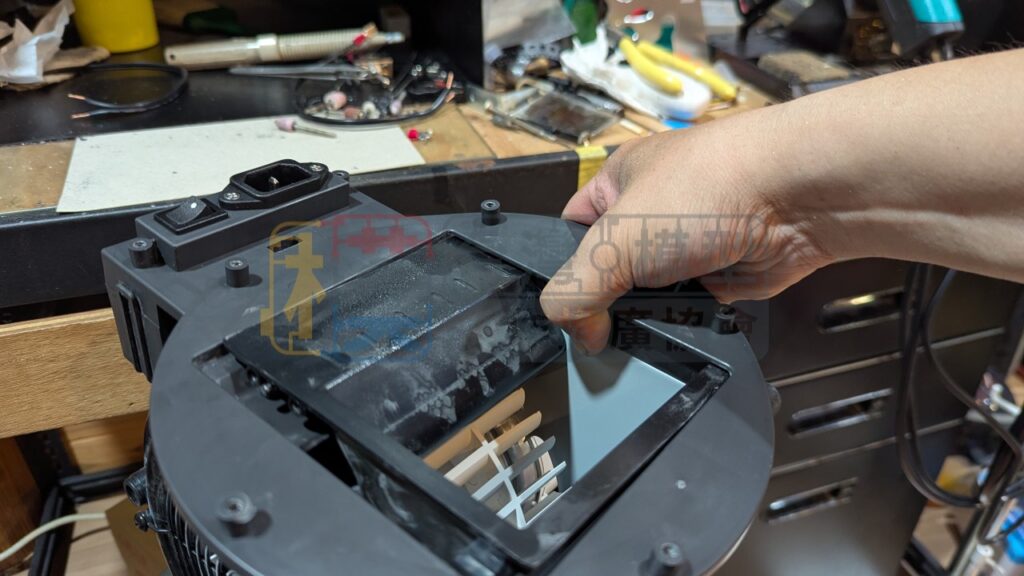

電源模組整合在鼓風機的頂框,首先卸下前方兩顆螺絲,然後像這樣把頂框後側往上扳再往前推就可以拿下來了
改造madworks抽風箱

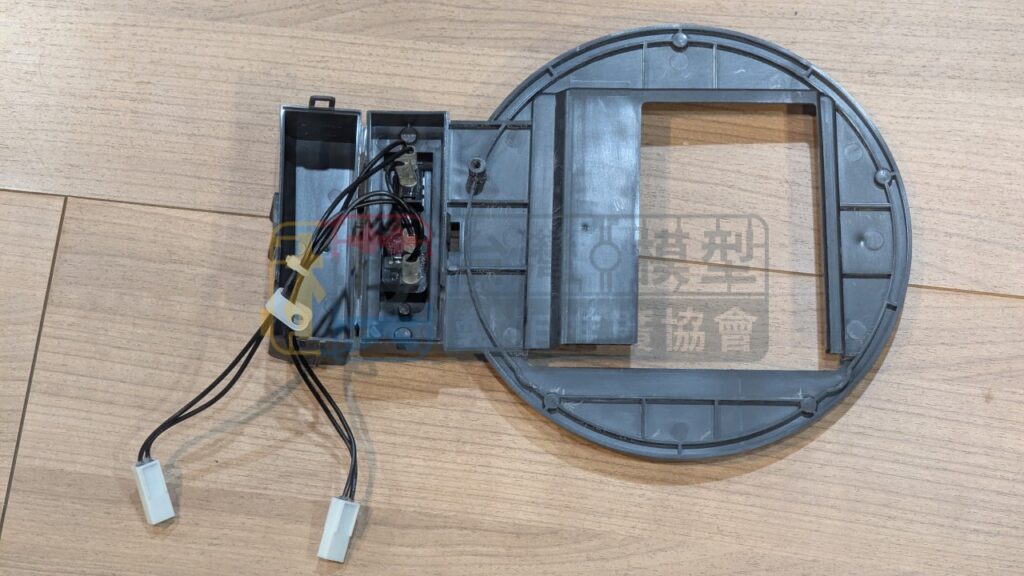

打開配線盒,可以看到110V輸入接到開關,然後再同時拉兩組輸出電源分別給鼓風機和燈具,結構非常單純
改造madworks抽風箱
剪下一段電源線並剝掉絕皮,然後在其中一端夾上壓接端子,這裡用老虎鉗用力夾扁固定住即可
改造madworks抽風箱

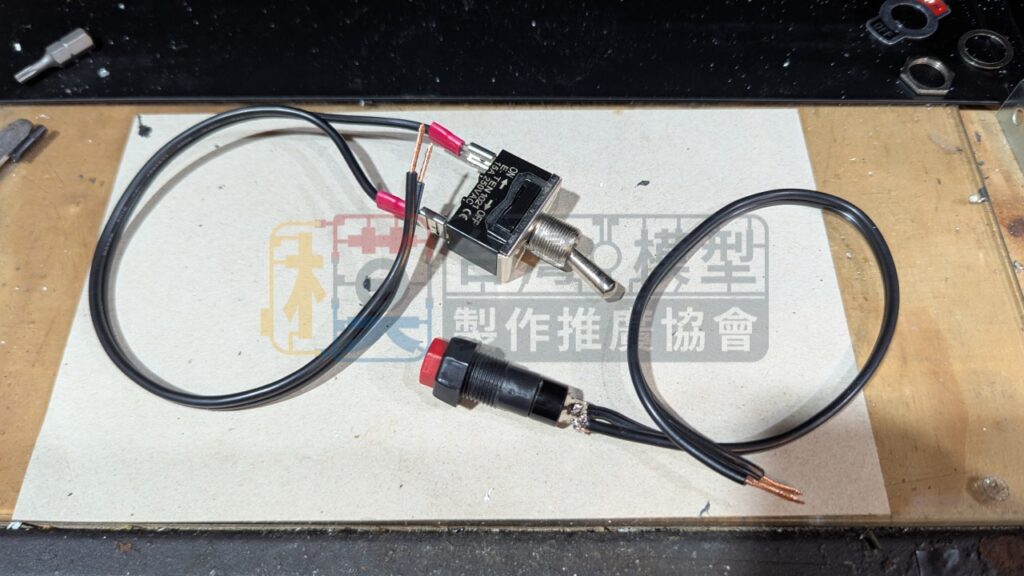

電源線接上開關。下方的按鈕開關因為接點太小沒有對應的端子,所以是用焊接固定,這也是本次改造中唯一需要焊接的部份。我的構想是搖頭開關控制鼓風機,按鈕開關控制照明燈;這種開關只需要在箱體開圓孔就可以安裝,比較方便
改造madworks抽風箱

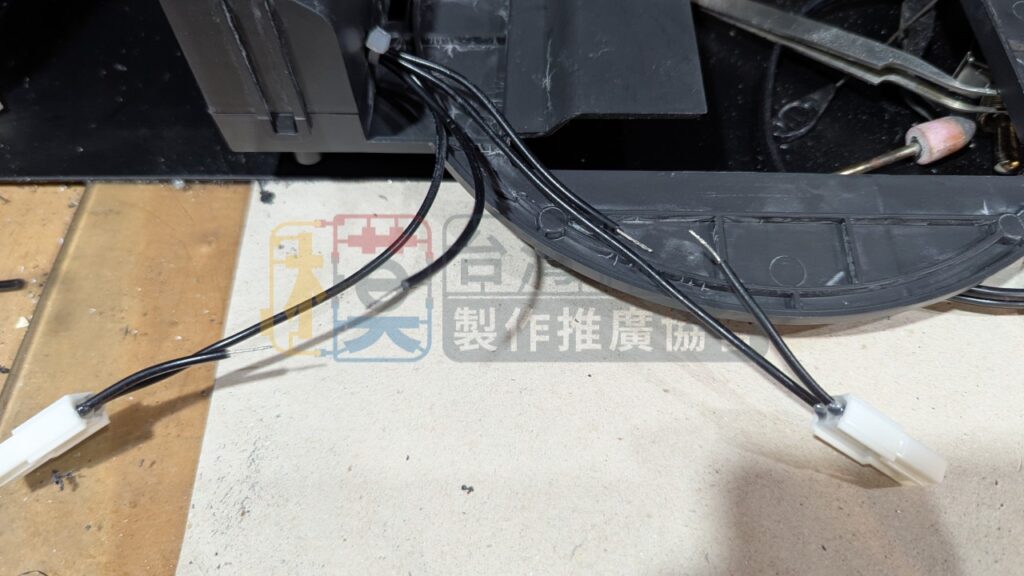

再來把配線盒內原本的輸出電源線剪開並剝掉絕緣皮。或是可以換成內建開關的LED燈具,這裡就可以少改一組
改造madworks抽風箱

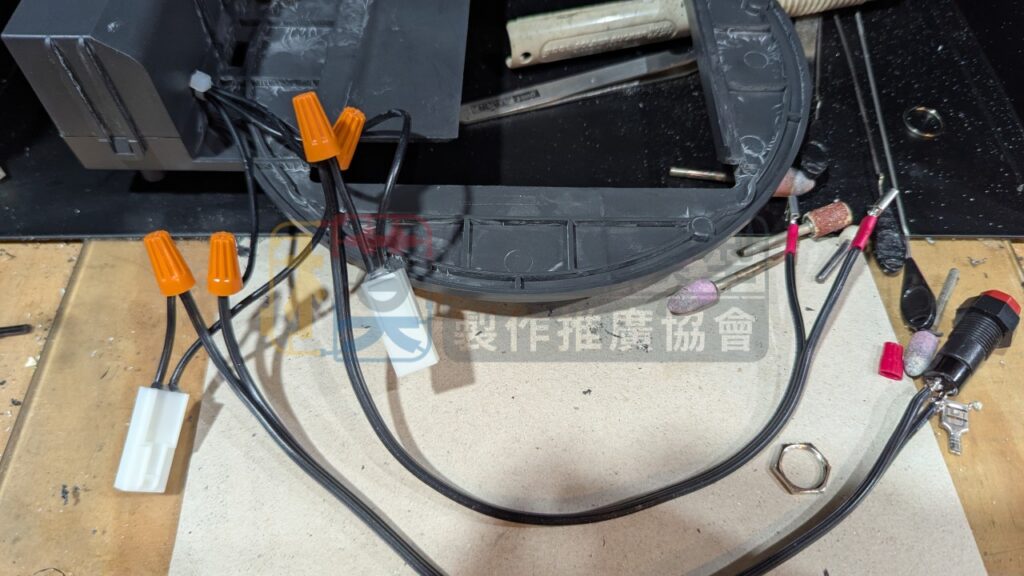

分別接上開關的配線,這裡把電線扭在一起再旋上接線頭就可以了。風機和燈管的插頭型式相同,但是加裝的開關不一樣,因此到時候復原回去時要注意不要插錯,不然就會變成用按的控制風機而扳的控制燈了
改造madworks抽風箱

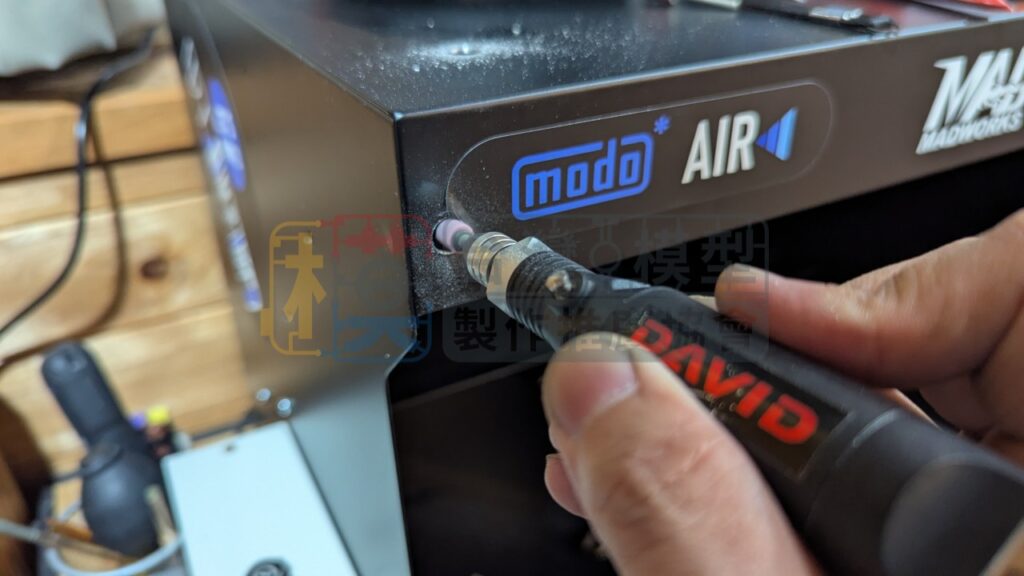

箱體挖出安裝開關的洞。我一開始沒想過會改開關,所以只好破壞已經貼好的modo貼紙🤣,就看能不能跟水哥申請補件囉
改造madworks抽風箱

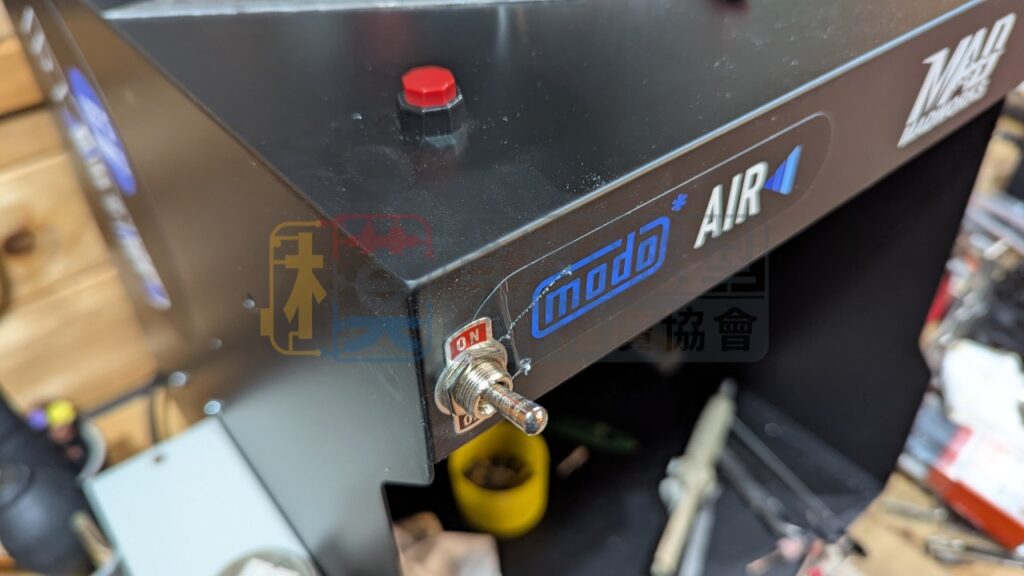

把開關安裝在箱體上;設置在前方解決了短手人的痛點,同時位置錯開就更不會搞混
改造madworks抽風箱

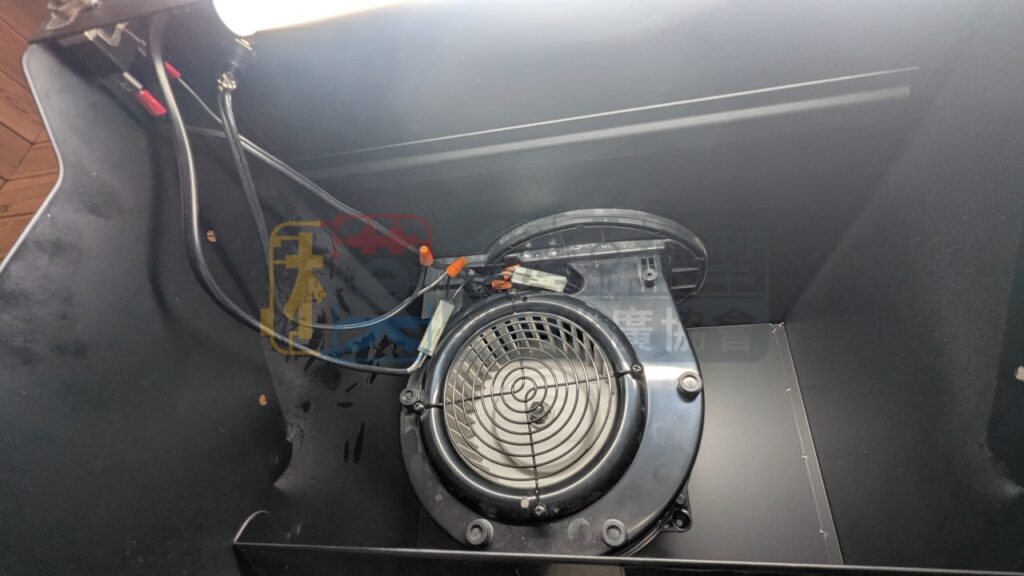

最後把鼓風機復原回去並接回所有插頭,測試…成功!風機運轉時可以把燈關掉
改造madworks抽風箱

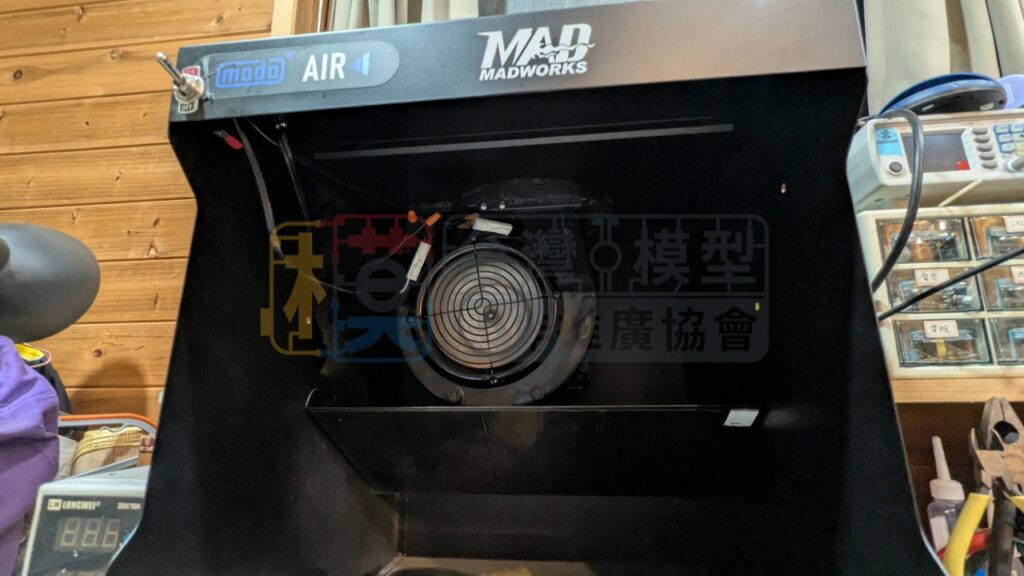

風機不啟動時燈也可以亮;水啦!這就是我要的~~~
改造madworks抽風箱

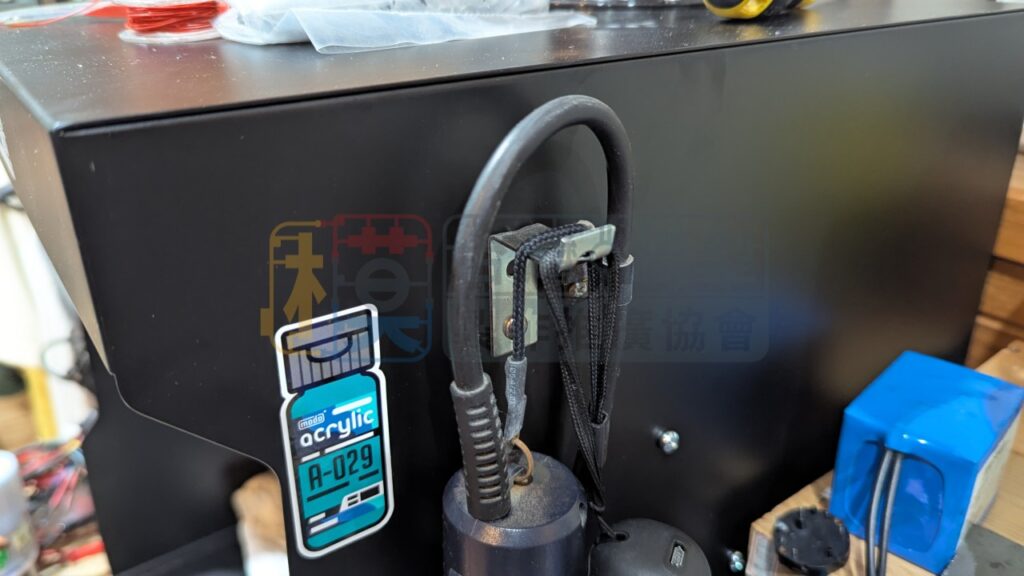

同場加映,固定負壓板的螺絲孔改用更長的M5螺絲鎖一片角鐵,這樣就可以掛東西在上面

  結果一週過去筆者仍然覺得某些部份不足,因此決定再次拆機改造XDDD

  抽風箱搭配的照明燈具是藏在箱體內側,這麼一來光線會被前緣檔板遮住。如果作業空間都在箱體內部其實原廠的燈管配置已經非常夠用,然而箱體前方外部的亮度會很明顯暗下來,甚至頭伸過去會產生影子;若在這個區域作業就看不清楚了

  因此筆者針對這點再進行一次升級,而且這個方法更簡單

改造madworks抽風箱

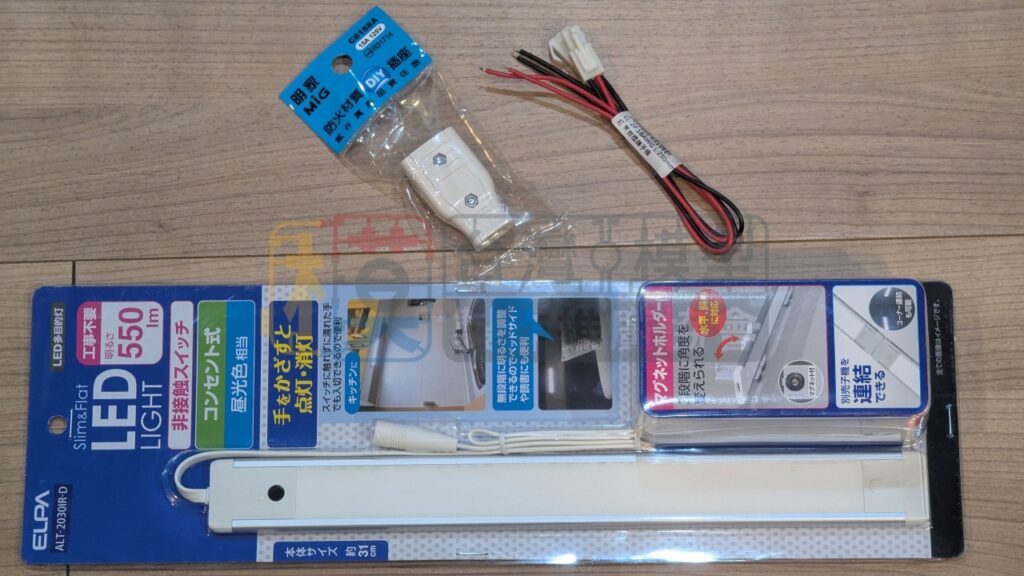

所需的材料有:內鍵開關的磁吸式LED燈具(沒有業配但強烈推薦這款ELPA)、DIY插座、EL-2P端子線組(即抽風箱內附LED電源線的規格)
改造madworks抽風箱

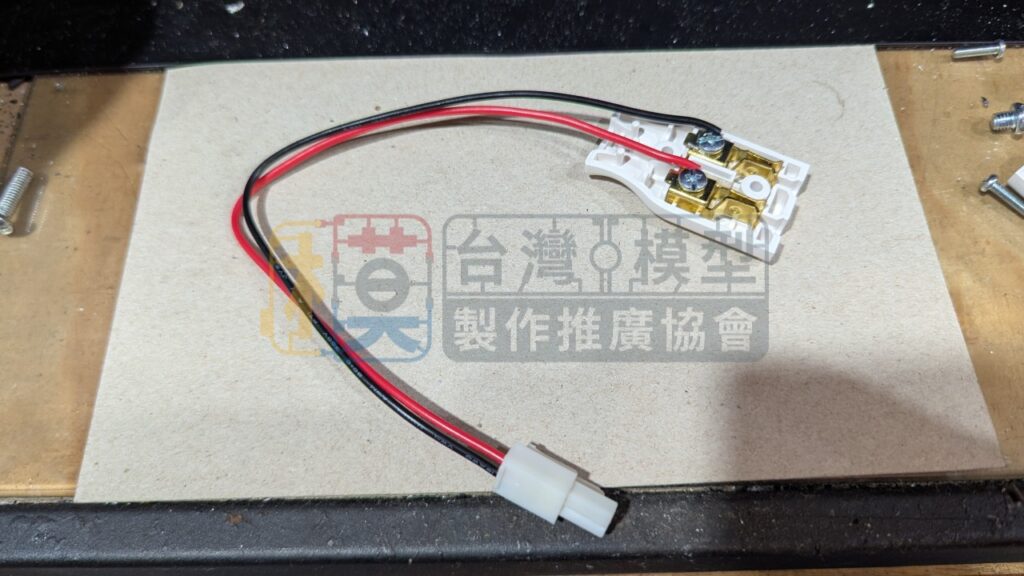

把端子線組和插座裝一起
改造madworks抽風箱

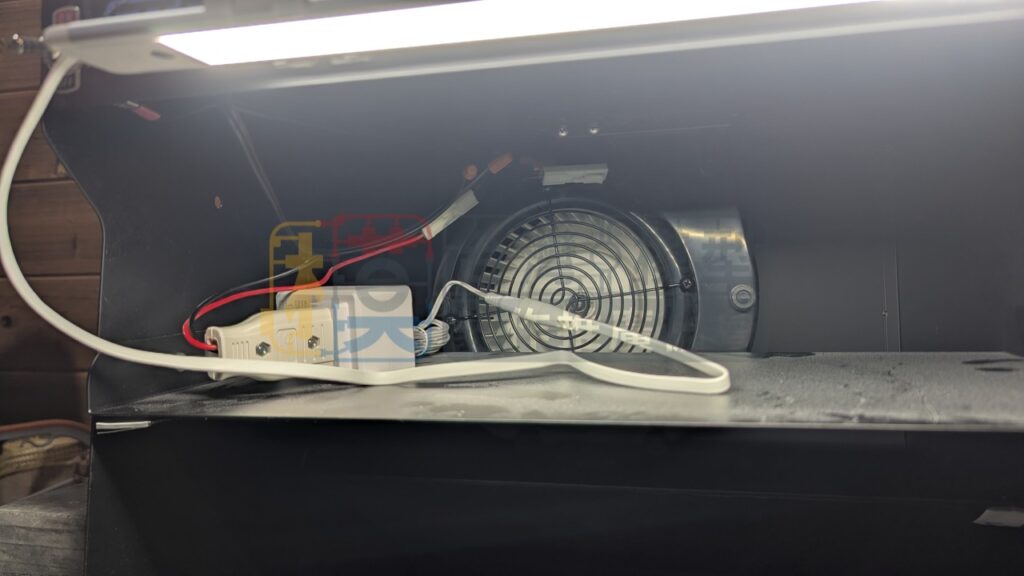

再將新的燈具變壓器插上剛做好的線組並安裝回原本的燈具供電端就可以了。由於這組燈具本身有內建開關,前面改開關的步驟就可以少做一組
改造madworks抽風箱

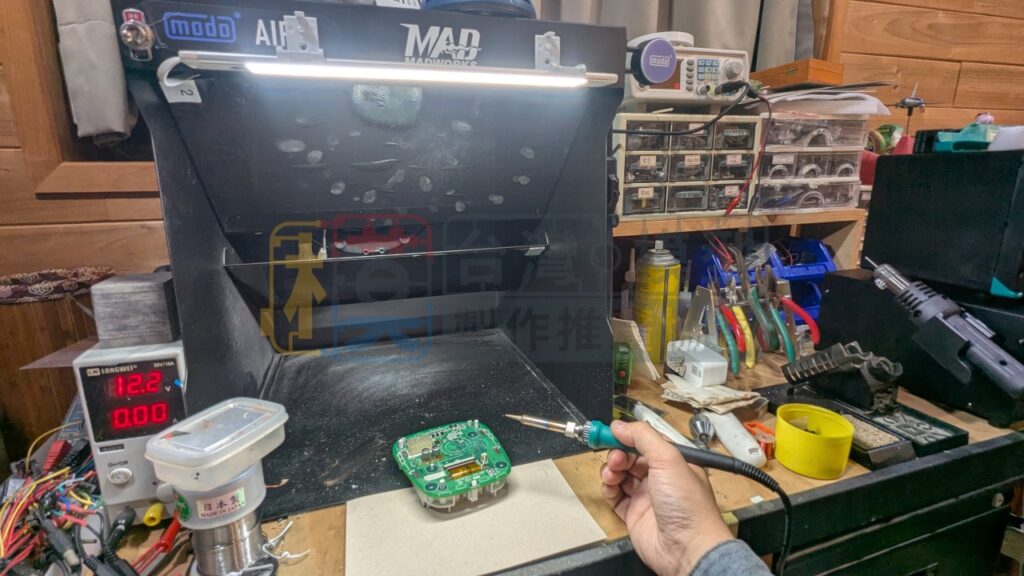

燈具延伸出箱體外部,大幅擴張照明範圍

  這次改造最麻煩的部份是在箱體上挖洞;不想那麼搞剛的話可以把風機配線盒的開關拆下來,從那裡接延長電線和開關也行,只是這麼做會讓電線走箱體外面比較不好看就是了。如果你也有相同的需求就可以參考這個方法來改機
